Integra DB8 98spec.R

オーディオ取り外し

電装系DIYの中ではもっとも基本的なオーディオ取り外しです.
オーディオの調子が悪くなってきたのを機に,自分で交換できるかチェックするために取り外してみました.とりあえず軽量化(^^;)

丁度良いサイズの工具があれば,灰皿&シガーライターソケットの部分を外すだけでオーディオが取れますが,センターコンソール丸ごと外した方が確実.

まずはTYPE Rエンブレムを外します.

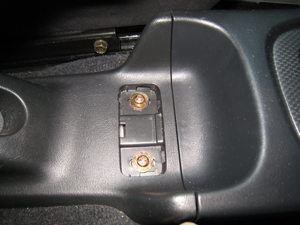

ネジ2本を外します.

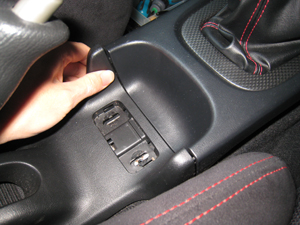

パーキングブレーキ部のカバーは,前側はフック形状,後側はクリップになっているので,上方向に引っ張ると外れます.





こんな形状.





続いて灰皿.
まず,灰皿奥の2本のビス(黒いタッピングビス)を外します.
ユニット上部は2個のクリップではまっているので,力任せに引き出します.





2本のネジを外す.





足下も,左右1本ずつはずし,この部分をちょっと広げるようにして,全体を後ろに下げます.

シフトロッドが非常に邪魔ですが,シフトノブは外して,4速に入れると,ぎりぎり取り外せます.





外れました.





オーディオユニットの固定は横留めではなく後ろ留め.
下から覗いただけでは見にくいですが,ユニットの裏に・・・





ネジが2本隠れています.
これを緩めます.外さなくて大丈夫.緩めるだけでOK.

8mmのディープソケットとかが良さそうですが,エクステンションとかいろいろ駆使してアクセスしてください.
KTCのロングスタビドライバーでも行けるか?





ユニットを引き出し,配線コネクターを外します.






簡単なような大変なような,でも難しくないはず.
